WP-Z-120B

晶圓定位器

120 μm 加長行程

200 mm 直徑晶圓

高負載版本可以提高到 14 kg

和 H112 電動平臺兼容的轉接口

真空環境版本用于真空腔中的電子顯微鏡

超高真空以及真空-輻射環境使用 Kapton 電纜

帶偏擺功能的 Z 軸可以用于水平調整以及掃描

產品描述

產品參數

資料下載

相關附件

產品描述

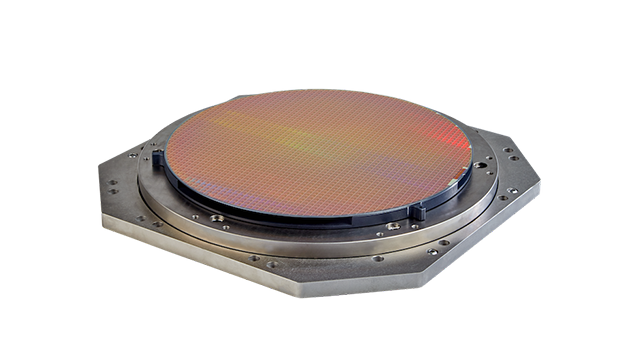

WP-Z-120B 晶圓定位系統 ms 級的響應時間以及高帶寬是高速、高通量應用的理想。平臺可以裝載 12 寸，300 mm 的晶圓，負載 8 kg 的晶圓卡盤，在這個基礎上提供卓越的定位性能。
平臺內置電容位置傳感器，可以獲得納米級別的位移傳感，為平臺移動提供閉環控制。柔性鉸鏈確保在平臺 120 μm 的行程范圍內，提供無摩擦的穩定運動。通過 QG 獨有的數字閉環控制器，可以使平臺快速響應且比較短的整定時間。
特性
● 120 μm?加長行程
● 200 mm 直徑晶圓
● 高負載版本可以提高到 14 kg
● 和 H112?電動平臺兼容的轉接口
● 真空環境版本用于真空腔中的電子顯微鏡
● 超高真空以及真空-輻射環境使用?Kapton?電纜
● 帶偏擺功能的 Z 軸可以用于水平調整以及掃描
應用
● 玻片以及掩膜檢測
● SEM/TEM 電子顯微鏡
● 干涉測量以及計量學

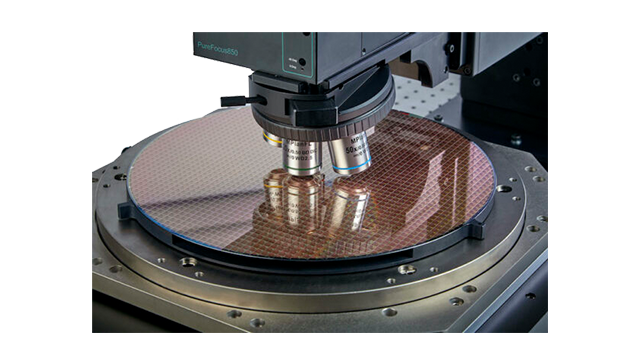

● 顯微鏡應用
● 材料檢測
● 鏡面定位
?
推薦控制器

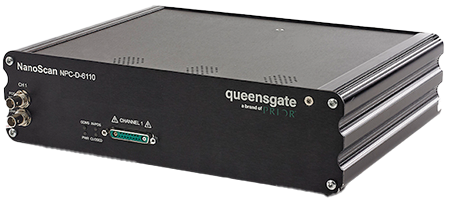

● NPC-D-6000?系列
?
?
?
?
?
?
?
產品參數
參數/型號 方向 材料 行程 μm 負載 kg 線性誤差 % 重復定位精度 nm
WP-Z-120B
Z，θ（XY）

不銹鋼

Z 軸120 μm
θ (XY)± 50 urad

14

0.1

5.5
