網站首頁 > 產品中心 > 微型運動控制 > 壓電六軸平臺 > HEX1HV-15N

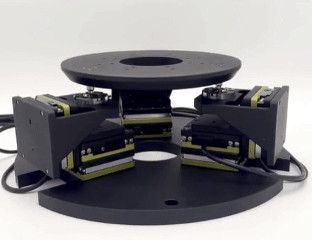

HEX1HV-15N

真空壓電6軸平臺

行程 (XYZ)：± 10 mm

行程 θ (XYZ)：± 10°

較小可移動增量 (XYZ)：2 nm

較小可移動增量 θ (XYZ)：＜ 0.1 μrad

重復定位精度 (XYZ)：± 200 nm

重復定位精度 θ (XYZ)：± 15 μrad

大推力/拉力：(X) 10 N / (Y) 8 N / (Z) 15 N

產品描述

產品參數

資料下載

產品描述
HEX1HV 真空壓電 6 軸平臺既可沿著也可圍繞 X、Y 和 Z 軸以納米級精度移動重達 2.5 kg 的負載。
這款平臺為低至 10-4 Pa 的高真空環境而設計，每個平臺都配有一根真空線纜（編織金屬套管包裹的 PTFE 涂層電線），末端為 DB9 母頭。
此外每個平臺還配有空氣端母頭 DB9 轉 ix Industrial 接口的線纜。將真空端和空氣端線纜連接到 DB9 饋通接口，將空氣端的 ix-Industrial 連接器連接到控制器，即可開始使用了！
模塊化系統中的所有產品都互相兼容，并且可以輕松地組合成多軸系統，提供平滑的連續運動、快速的步進和整定時間及靜止時自鎖功能。
特性
● 行程 (XYZ)：± 10 mm
● 行程 θ (XYZ)：± 10°
● 較小可移動增量 (XYZ)：2 nm
● 較小可移動增量 θ (XYZ)：＜ 0.1 µrad
● 重復定位精度 (XYZ)：± 200 nm
● 重復定位精度 θ (XYZ)：± 15 µrad
● 大推力/拉力：(X) 10 N / (Y) 8 N / (Z) 15 N
產品參數
型號 HEX1HV-15N
定位
 行程 (XYZ) ± 10 mm
 行程 θ (XYZ) ± 10 °
 較小運動增量 (XYZ) 2 nm
 較小運動增量 θ (XYZ) ＜ 0.1 µrad
 重復定位精度 (XYZ) ± 200 nm
 重復定位精度 θ (XYZ) ± 15 µrad
運動性能
 大推力/拉力 (X) 10 N / (Y) 8 N / (Z) 15 N
 鎖止力 (電源關閉時) (X) 12 N / (Y) 10 N / (Z) 18 N
 空載時的大速度(XY) 8 mm/s
 大負載時的速度 (Z)  ＞ 5 mm/s
驅動類型
 基本模塊 PRECIBEO GO LLS4545 平臺
機械性能
 頂部負載 1 kg
 直徑 220 mm
 高度 85 — 105 mm
其他
 真空端線纜 6 根 1 m 線纜 (± 5 %) 帶 f. DB9 連接器
 空氣端線纜 6 根 2 m 線纜 (± 5 %) 帶 f. DB9 和 ix Industrial 連接器
 材質 鋁





































































產品參數
參數/型號 行程 (XYZ) 行程 θ (XYZ) 較小運動增量 (XYZ) 較小運動增量 θ (XYZ) 重復定位精度 (XYZ) 重復定位精度 θ (XYZ) 大推力/拉力
HEX1HV-15N
± 10

± 10

2

＜ 0.1

± 200

± 15

(X) 10 N / (Y) 8 N / (Z) 15 N
資料下載

產品資料

3D模型文件

STEP GO HexStage 1

1.08MB

2025-12-15

下載
